IS 220D schemat połączeń navi/radio

Postprzez uspcomp » 23 lip 2016, o 17:02

Witam wszystkich,

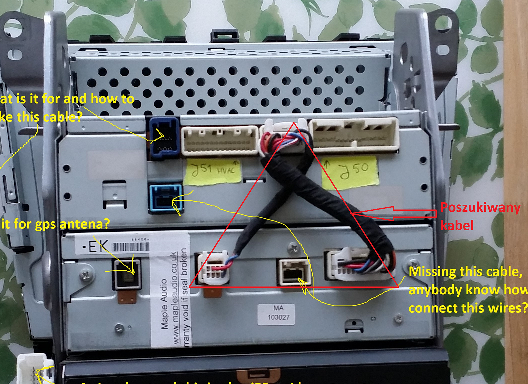

mam pilną potrzebę, montuje navi w miejsce radia i wszystko jest Ok, ale.. brakuje nam rozpiski kabla /zaznaczony na zdjęciu na czerwono/, potrzebny jest schemat połączeń, brak jego a nigdzie nie możemy znaleźć, może ktoś się ulituje i w WIS-e zeskanuje tylko ten fragment. Sprawa pilna, wyjazd urlopowy za pasem :angry:

Dziękuje za pomoc
Janusz
Załączniki
Poszukiwany kabelek.png
Poszukiwany kabelek.png (358.14 KiB) Przeglądane 628 razy
uspcomp
Lex user

Posty: 31
Dołączył(a): 7 cze 2015, o 12:00
Model Lexusa: IS 220 D
Płeć: Mężczyzna
Lokalizacja: warmia

Re: IS 220D schemat połączeń navi/radio

Postprzez uspcomp » 2 sie 2016, o 20:26

Wszystko ogarnięte, dzięki Koledze z forum, wielkie dzięki byłeś jedyny. Wszystkie połączenia odtworzone, są dwie drobne uwagi /brak pasów na wyświetlaczu kamery oraz gdzie dochodzi przewód z wiązki do mikrofonu? Ale to nic, jestem na urlopie i się cieszę z navi. Po powrocie dopracuje i sądzę, że pokochamy się :-)

Janusz
ps. kolega który mi robił, powiedział, że drugiego nie zrobi a szybciej mnie zabije :-) coś mówił o dużej różnicy w opisach, kolorach oraz ilości przewodów, ale co ja tam wiem :-)
uspcomp
Lex user

Posty: 31
Dołączył(a): 7 cze 2015, o 12:00
Model Lexusa: IS 220 D
Płeć: Mężczyzna
Lokalizacja: warmia
