Lexus IS300 USA przejście inst. radiowej ori na ISO ?

Postprzez Flash » 16 sie 2011, o 13:00

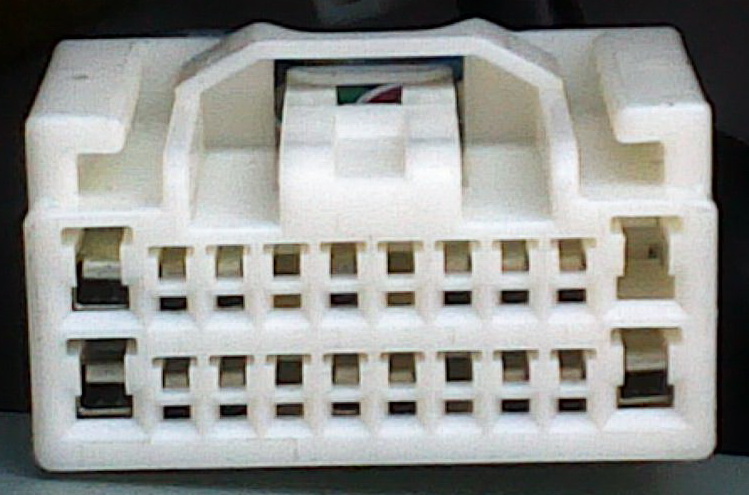

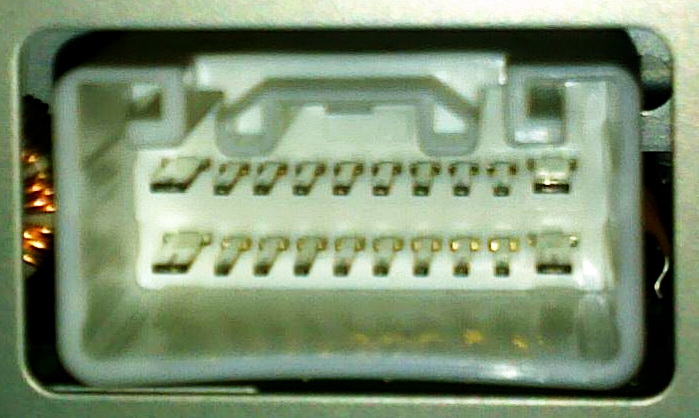

Jak w tytule - okazuje się, że jest inna wtyczka/gniazdo w radiu niż w IS200. A może to kwestia USA/Europa. Mieliście może do czynienia z tego typu wtyczką - załączyłem zdjęcia? Nie potrafię znaleźć przejściówki na ISO, uratowała by mnie rozpiska kabli. Wtedy dolutowałbym ISO i po kłopocie.
Pozdrawiam!
Załączniki
Avatar użytkownika
Flash
Lex user

Posty: 83
Dołączył(a): 16 paź 2010, o 20:27
Model Lexusa: IS200; IS300
Płeć: Mężczyzna
Lokalizacja: Katowice

Re: Lexus IS300 USA przejście inst. radiowej ori na ISO ?

Postprzez dS » 16 sie 2011, o 13:16

gotowej przejściówki nie ma trzeba samemu sobie polutować

jeśli chodzi o schemat to ja korzystałem z tego
http://bahamutcars.free.fr/workshop/IS_ ... ?code=l_31
Avatar użytkownika
dS
Lex Master

Posty: 2968
Dołączył(a): 21 wrz 2010, o 17:30
Model Lexusa: GS430
Płeć: Mężczyzna
Lokalizacja: Wołomin

Re: Lexus IS300 USA przejście inst. radiowej ori na ISO ?

Postprzez Flash » 16 sie 2011, o 13:21

Szybka odpowiedź :-) Miałem już dzisiaj ten schemat przed oczami - nie byłem pewien czy w moim IS300 2002 rok USA mam 8 czy 6 głośników. No i nie wiem jak go odczytać, tzn gdzie jest wtyczka :-)
Avatar użytkownika
Flash
Lex user

Posty: 83
Dołączył(a): 16 paź 2010, o 20:27
Model Lexusa: IS200; IS300
Płeć: Mężczyzna
Lokalizacja: Katowice

Re: Lexus IS300 USA przejście inst. radiowej ori na ISO ?

Postprzez dS » 16 sie 2011, o 13:36

wtyczka to duży prostokąt w dolnym prawym rogu z odpisem radio and player

tu masz info jak co jest co na tym schemacie
http://bahamutcars.free.fr/workshop/IS_ ... _howto.pdf

u mnie w 18pinowej wtyczce było tak
pin 1 - battery - plus z akumulatora
pin 3 - amp - to sterowanie wzmacniaczem
pin 5 - sgnd - minusy ze wszystkich głosników
pin 7 - zestaw głośnomówiący - u mnie coś nie bardzo radyjko chciało działać po podłączeniu tego kabelka
pin 8 - front left
pin 9 - front right
pin 10 - acc - zasilanie ze stacyjki
pin 12 - zasilanie automatycznej anteny
pin 14 - gnd - uziemienie
pin 17 - rear left
pin 18 - rear right

u ciebie przy nawigacji będzie się to trochę różnić bo pin 9 i 10 to kable od nawigacji, ale powinieneś sobie to rozpracować po kolorach kabli, na schemacie są one opisane

nie mam pojęcia czym jest pin 16 BEEP
