[LS430] Regeneracja subwoofera

Czyli wszystkie porady oraz pomysły na własnoręczne przeróbki.

[LS430] Regeneracja subwoofera

Postprzez owczar » 14 maja 2015, o 10:19

Poniżej opis naprawy kolejnej z typowych usterek LS430.

Tym razem na stół trafił głośnik niskotonowy free air zamontowany w tylnej półce. W kolejce czekają jeszcze głośniki przednich drzwi.

Zaraz po zakupie chciałem sprawdzić jak gra ten słynny MarkLevinson.... no chwilę pograł, "pierdnął" i zaczął harczeć subwoofer. Szybka diagnoza po zdjęciu pokrywy- urwane zawieszenie. Jak sie potem okazało typow austerka tego głośnika. Na szybko przykleiłem zawieszenie, bo nie dało się słuchać muzyki. Co prawda głośnik nie harczał, ale grał nędznie. Schodząc do niskich częstotliwości poniżej 50Hz potrafił wydać dziwne dźwięki.

Na ebayu są dedykowane zestawy naprawcze, ale postanowiłem poszukac czegoś na rodzimym rynku. Na podstawie wymiarów z ebay dobrałem taką piankę:
Średnica całkowita: 198mm. Średnica wewnętrzna: 142mm. Średnica zewnętrzna wybrzuszenia: 182mm. Średnica wewnętrzna wybrzuszenia: 151mm

Namiarów na sklep nie podaję, bo są już niedostępne... Ta jak na mój gust pasuje idealnie. Ciężko znaleźć coś na 20cm z tak szerokim garbem.

Instrukcja przedstawia wymianę najmniejszym nakładem sił przy odrobinie gimnastyki.
Nie demontowałem całkiem kanapy ani półki bo szkoda czasu ;)

Instrukcja wygląda podobnie dla wersji z roletą i bez. Jeśli mam tylną roletę to nie ma konieczności demontażu światła stop. Jeśli jest taka konieczność to należy go przesunąć w lewą stronę patrząc od strony kanapy, a potem podnieść do góry. Wystarczy go lekko stuknąć z prawej.

Kładziemy podłokietnik i wyszarpujemy osłonę zapiętą na 2 zatrzaski.
Obrazek

Po jej odpięciu odsłoni się nakrętka którą należy odkręcić (ta nakrętka po po środku kadru)- klucz 12. Nie ma konieczności odkręcania środkowego zagłówka.
Obrazek

Potem dobieramy się do żaślepek za zagłówkami. Zagłówki w górę i lekko podważając wyjmujemy. Z obu stron wygląda to podobnie. Trzeba uważać by nakrętka nam nie spadła na dół bo będzie ciężko ją dostać bez demontażu kanapy...
Obrazek

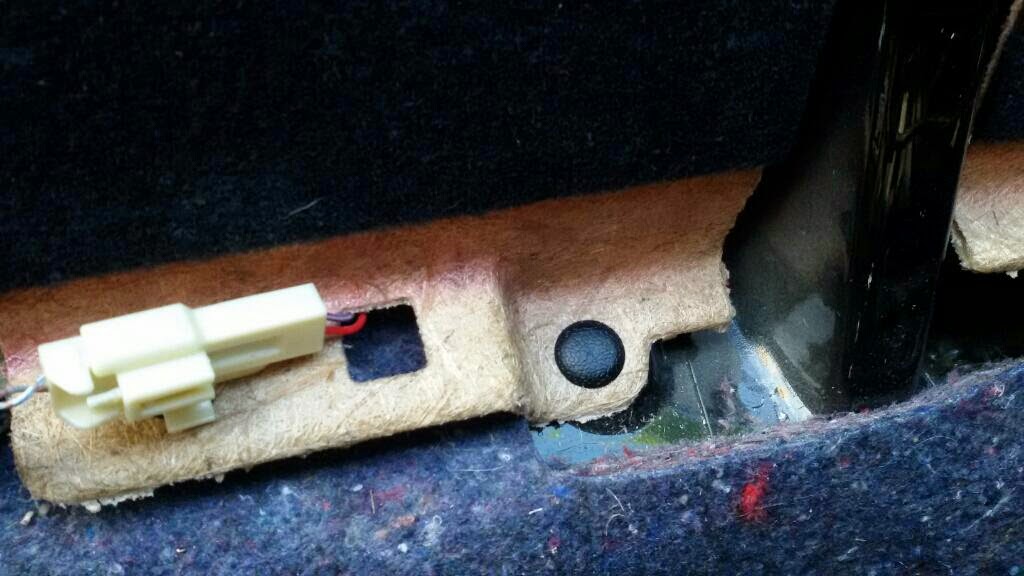

Odchylamy kanapę aby odbrać się do dwóch spinek trzymających półkę. W przypadku Presidenta jest tam jeszcze kostka od czujnika nasłonecznienia, którą także należy odpiąć.
Obrazek
Obrazek

Potem wystarczy półkę lekko unieść z przodu i pociągnąć do siebie. Z tyłu jest po prostu wsuwana w taki poziomy "rowek".
W tej pozycji można spokojnie odpiąć i odkręcić głośnik, a potem wyjąć go od strony szyby tylnej.
Obrazek

Mjąc głośnik na stole oddkręcamy górną część (4 torxy od dołu). Dodatkowo żeby było wygodniej pracować warto odpiąć kostkę. Śrubokrętem podważamy zapadkę i wysuwamy kostkę (wciskamy od strony kabli- dlatego trzeba potem przewody wysunąć z kostki). Od dołu kostki wyjmujemy białą zawleczkę, a następnie dla każdego pinu podważamy zapadki i wysuwamy kostki. Poszło całkiem sprawnie ;)
Obrazek

Jak już zdejmimy górę to wycinamy stare zawieszenie- mam foto już po wycięciu. Od strony membrany wystarczy podważyć w jednym miejscu i pociągnąć. Stara pianka dość dobrze się odkleja.
Obrazek

Przymiarka pianki.
Obrazek

Ja skleiłem najpierw membrane. Posmarowąłem klejem zawieszenie i membrane, a potem równo przyłożyłem. Klej Butacoll złapał natychmiast.

Potem posmarowałem grubiej kosz i równo przyłożyłem zewnętrzną część. Po przyłożeniu wcisnąłem maksymalnie membrane do dołu tak by ew nierówno przyłożone zawieszenie do kosza zostało ściągnięte.

Po złożeniu głośnik wygląda tak:
Obrazek

Od spodu widać, że garb jest bardzo blisko membrany.
Obrazek

Głośnik gra teraz o niebo lepiej. Na filmiku słychać rzężenie, ale było to ngrywane telefonem z bliskiej odległości. Na żywo jest bardzo dobrze- szczególnie, że to free air :)
